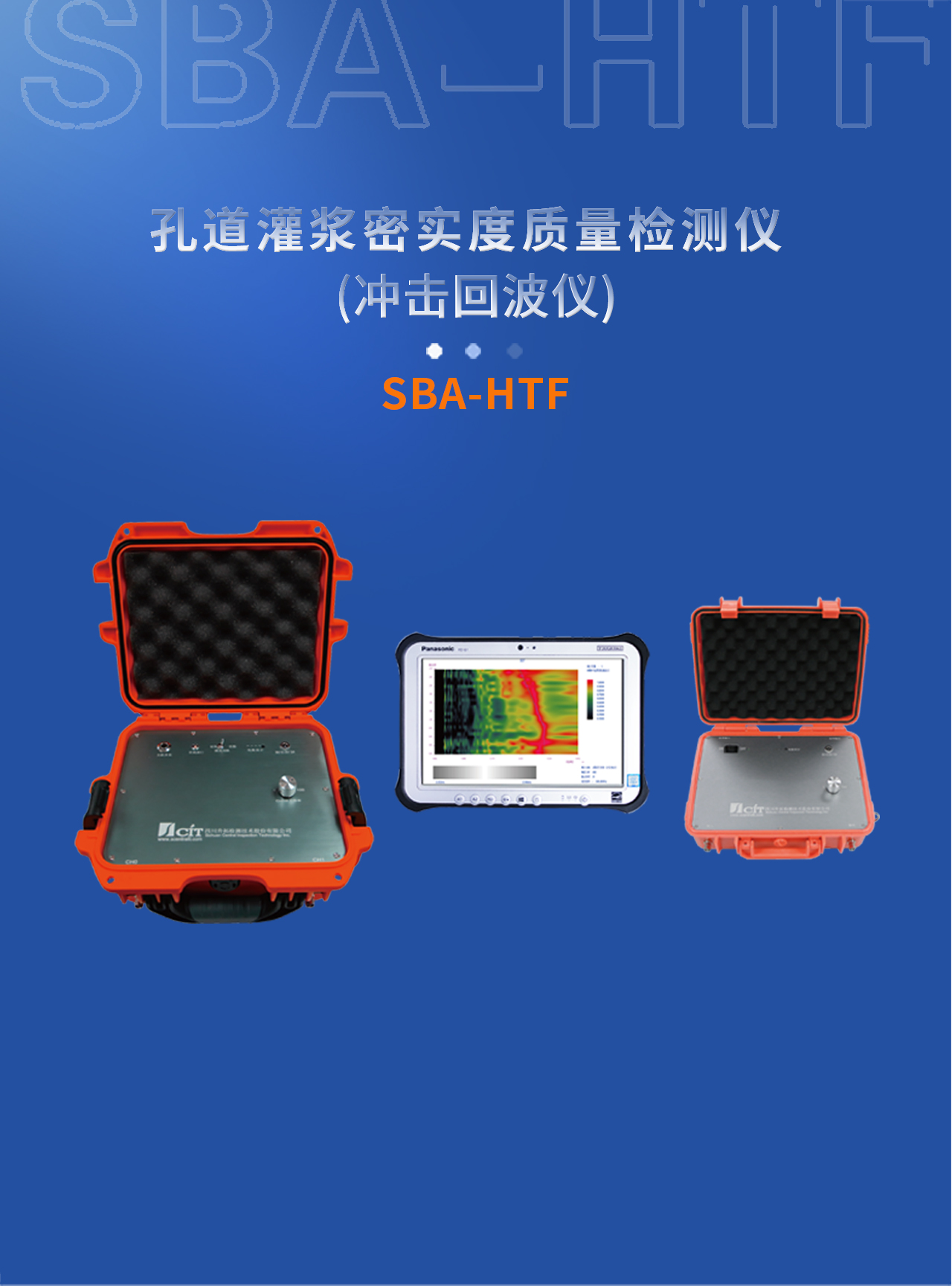

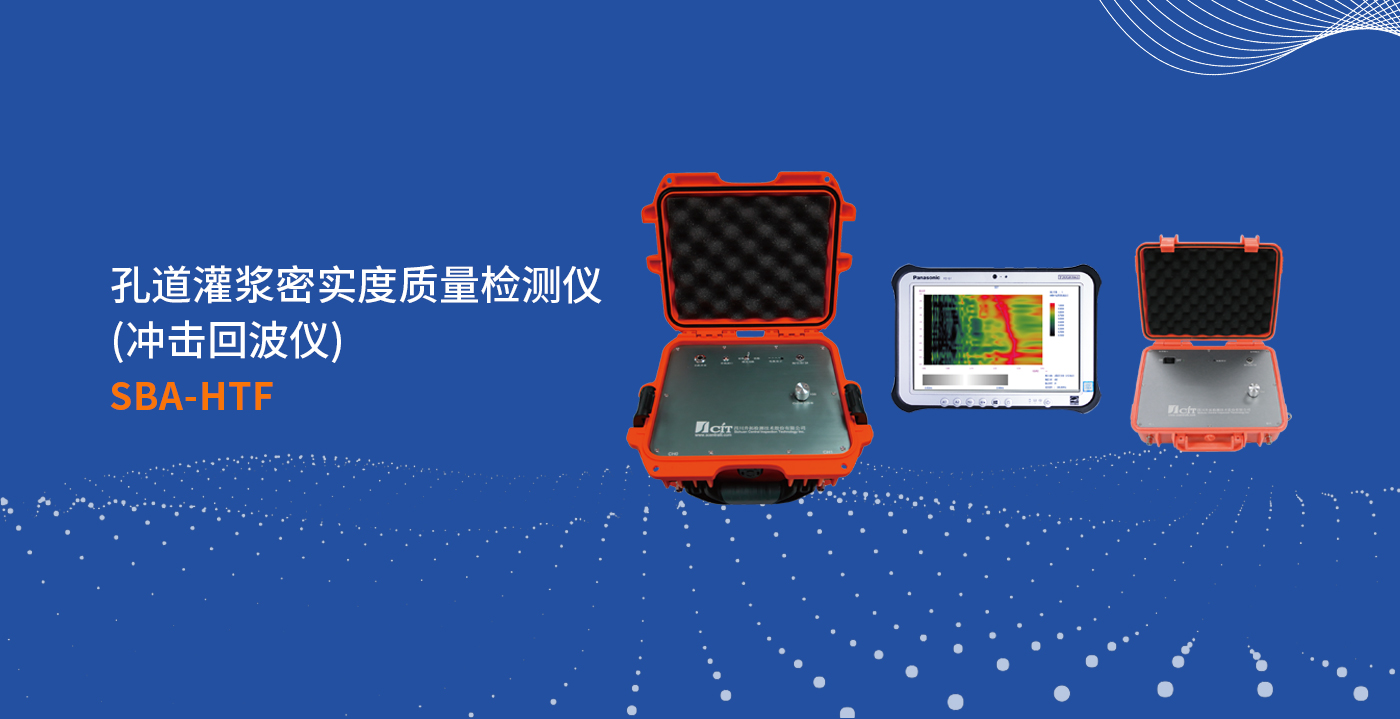

孔道灌浆密实度质量检测仪

产品描述

产品参数

产品配置

相关下载

关键词:

孔道

检测

测试

密实

预应力

桥梁

灌浆

1、检测设备应具备进行冲击弹性波信号采集与数据分析的功能。

2、检测设备适用温度范围: - 10 ℃ ~ 40 ℃ 。

3、检测设备计量性能:

（1）标定幅值相对误差应在 ± 5. 0% 范围以内;

（2）电信号测量相对误差应在 ± 1. 0% 范围以内。

4、检测设备硬件性能:

（1）模数转换装置宜采用独立多通道模块,分辨率不小于物理 24 bit,最大采样频率应不小于1000 kHz;

（2）信号拾取装置应采用压电集成电路(IEPE)传感器;

（3）接收系统频响范围应适用于频率为 1 kHz ~ 70 kHz 的信号采样。

5、检测设备软件性能:

（1）数据采集应具有基本状态自检功能,可双通道测试;

（2）数据处理应具备滤波降噪、图像处理、图像输出功能;

（3）数据分析具备离散傅立叶变换快速算法(FFT)、最大熵算法(MEM)功能。

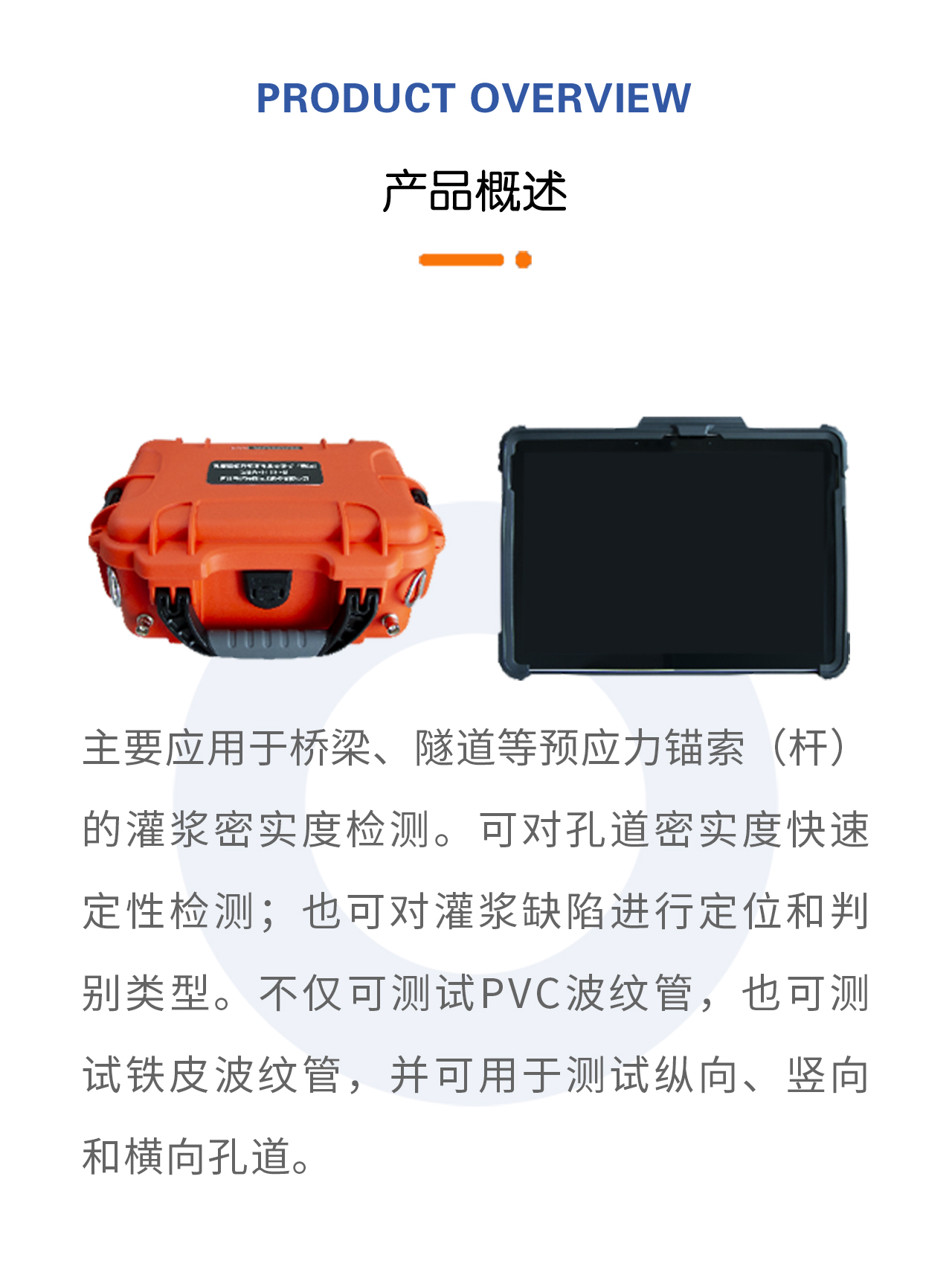

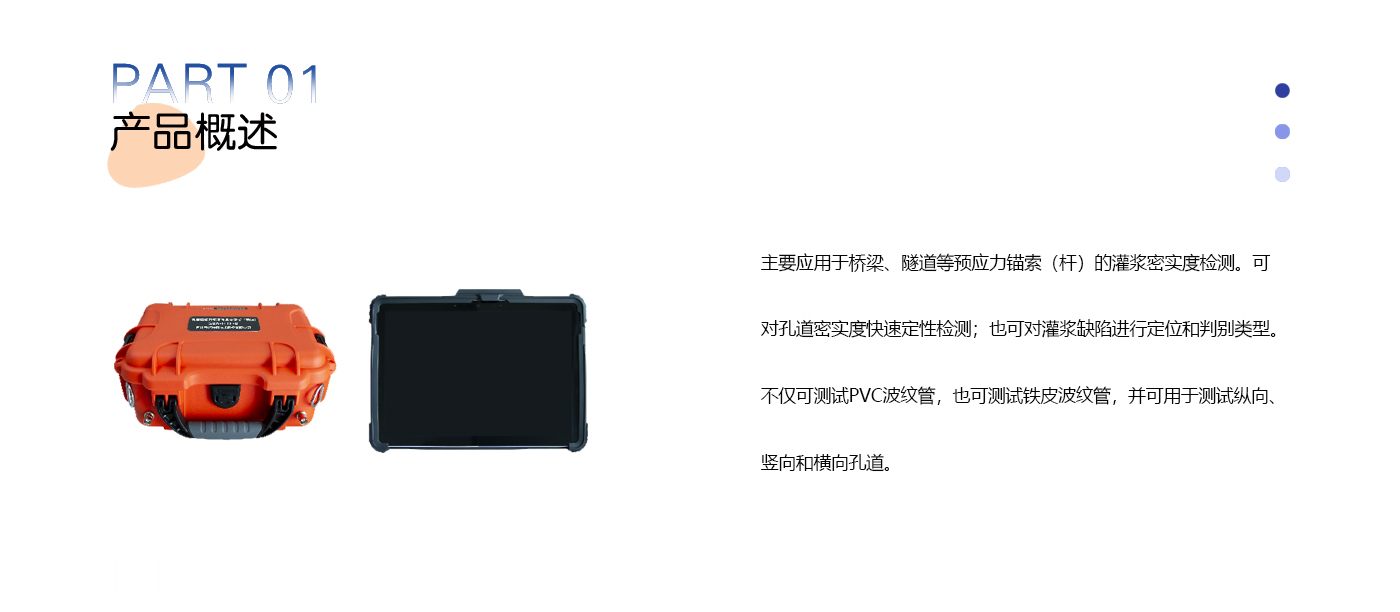

1	功能：仪器用于预应力孔道灌浆质量的定性、定位无损检测，并可提供数据库管理分析服务
2	前置放大器：多档位可调（X1、X5、X30、X100）
3	传感器类型：加速度传感器
4	定位耦合方式：高阻尼传感器支座，可避免按压力度不均匀造成的误差
5	测试功能：灌浆定位、灌浆定性
6	噪音处理：移动平滑、BPF、EMD
7	频谱分析：FFT、MEM
8	采样模式：单次、连续
9	噪音处理：移动平滑、BPF、EMD
10	频谱分析：FFT、MEM

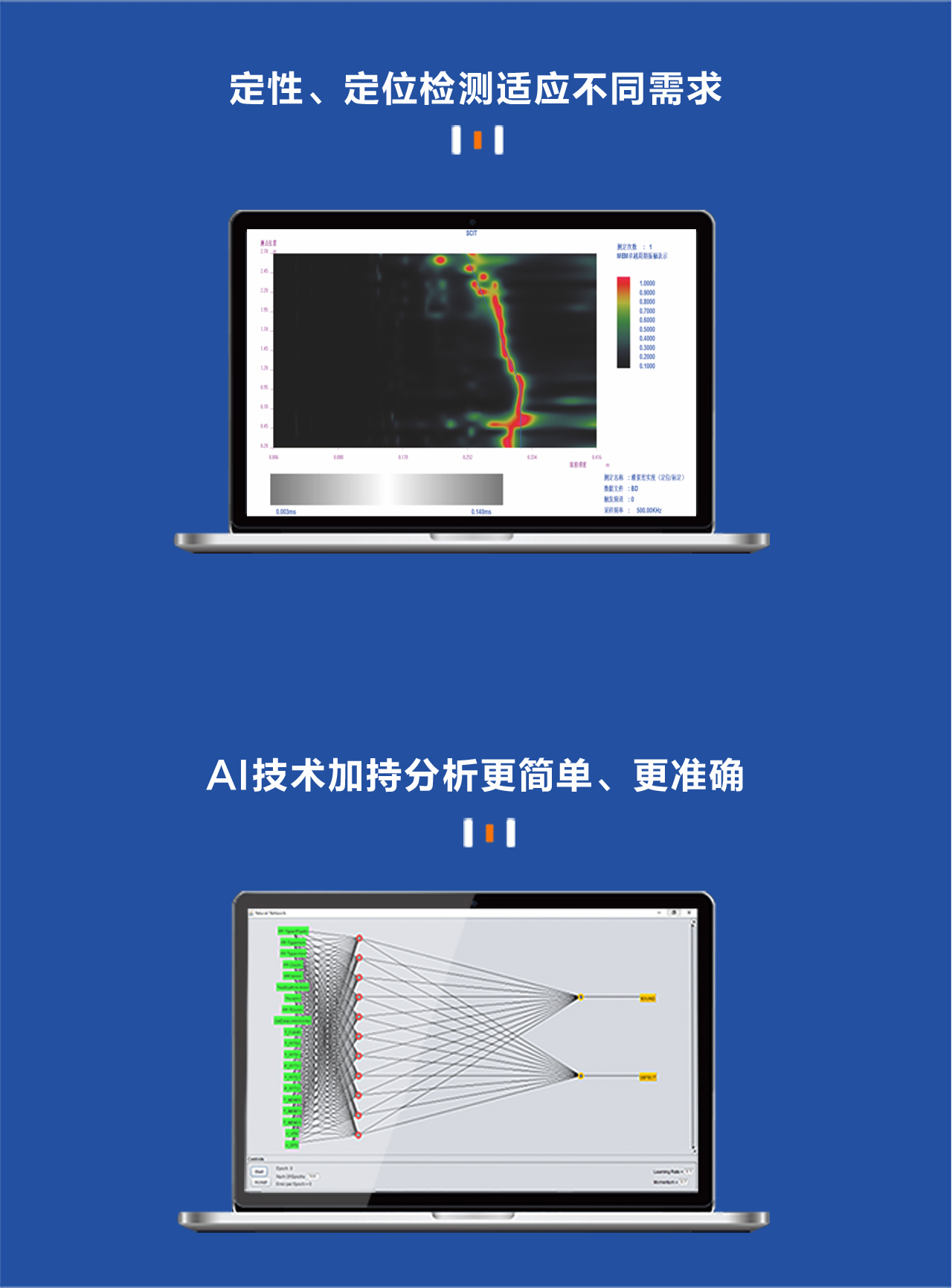

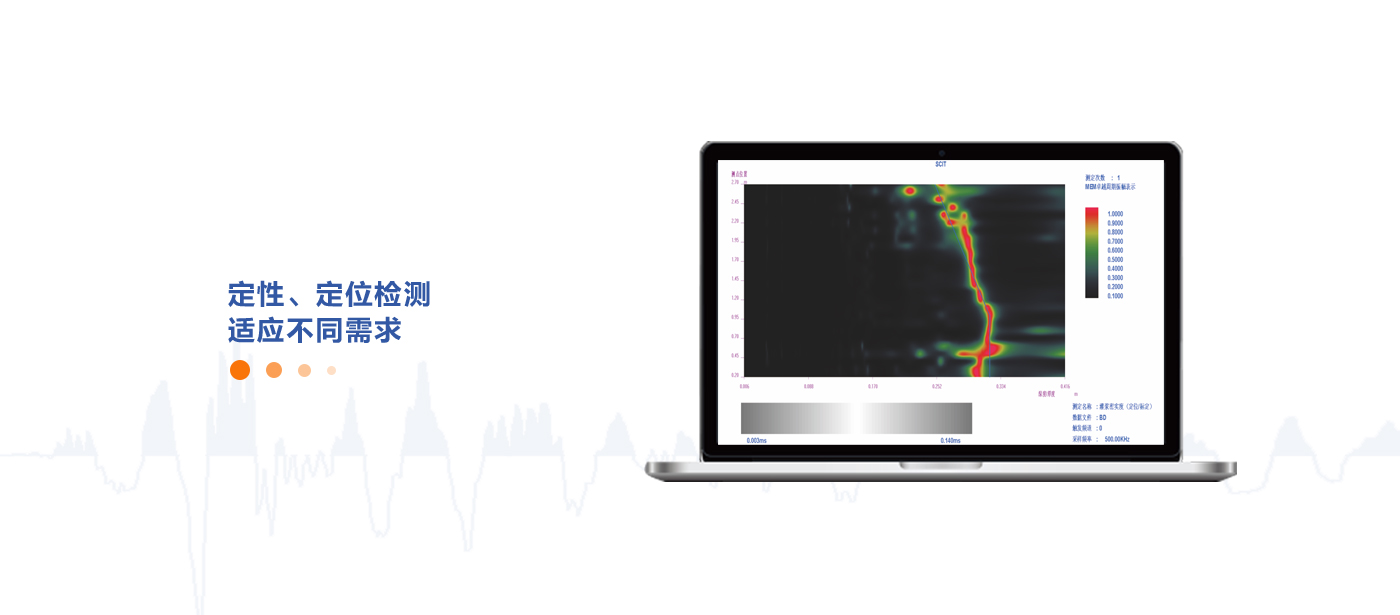

11	图形处理模式：等值线、浓淡图、弹性波雷达扫描

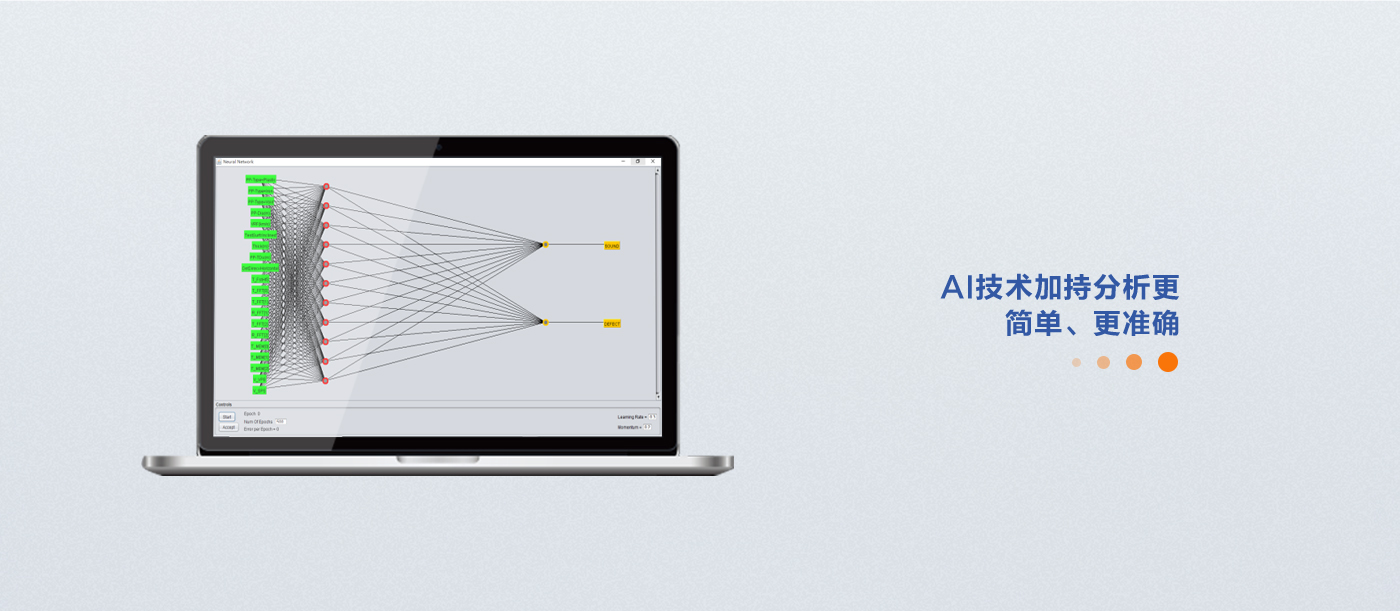

12	提供数据库云管理服务，且数据能与BIM系统对接，实现检测结果模型可视化；同时，数据（必须按固定格式上传）可以在云端服务器进行AI（人工智能）分析
